Раздел 20. Аксонометрический разрез дома. Первый этап строительства

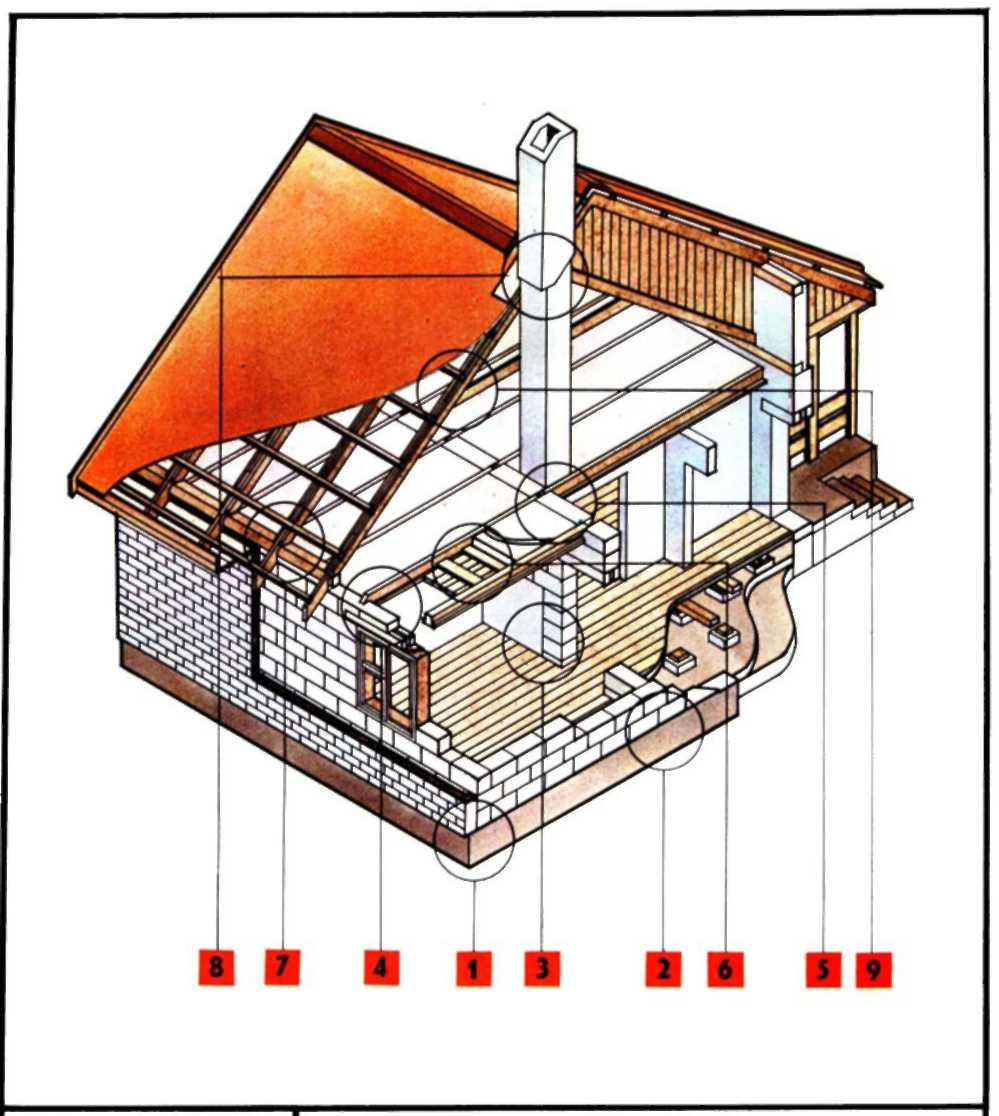

Показана основная конструктивная схема дома. Номерами в кружоч¬ках обозначены конструктивные узлы.

1 — устройство цоколя дома;

2 — устройство пола по грунту;

3 — устройство фундамента для печи (по поз. 1, 2 и 3 см. рис. на стр. 20);

4 — деталь опирания балок перекрытия на наружную стену;

5 — деталь опирания балок на внутреннюю стену;

6 — устройство перекрытия (по поз. 4, 5 и 6 см. рис. на стр. 21);

7 — деталь карниза;

8 — устройство фартука вокруг трубы;

9 — конструкция стропильных ног (по поз. 7, 8 и 9 см на стр. 22);
