Раздел 23. Детали перекрытия

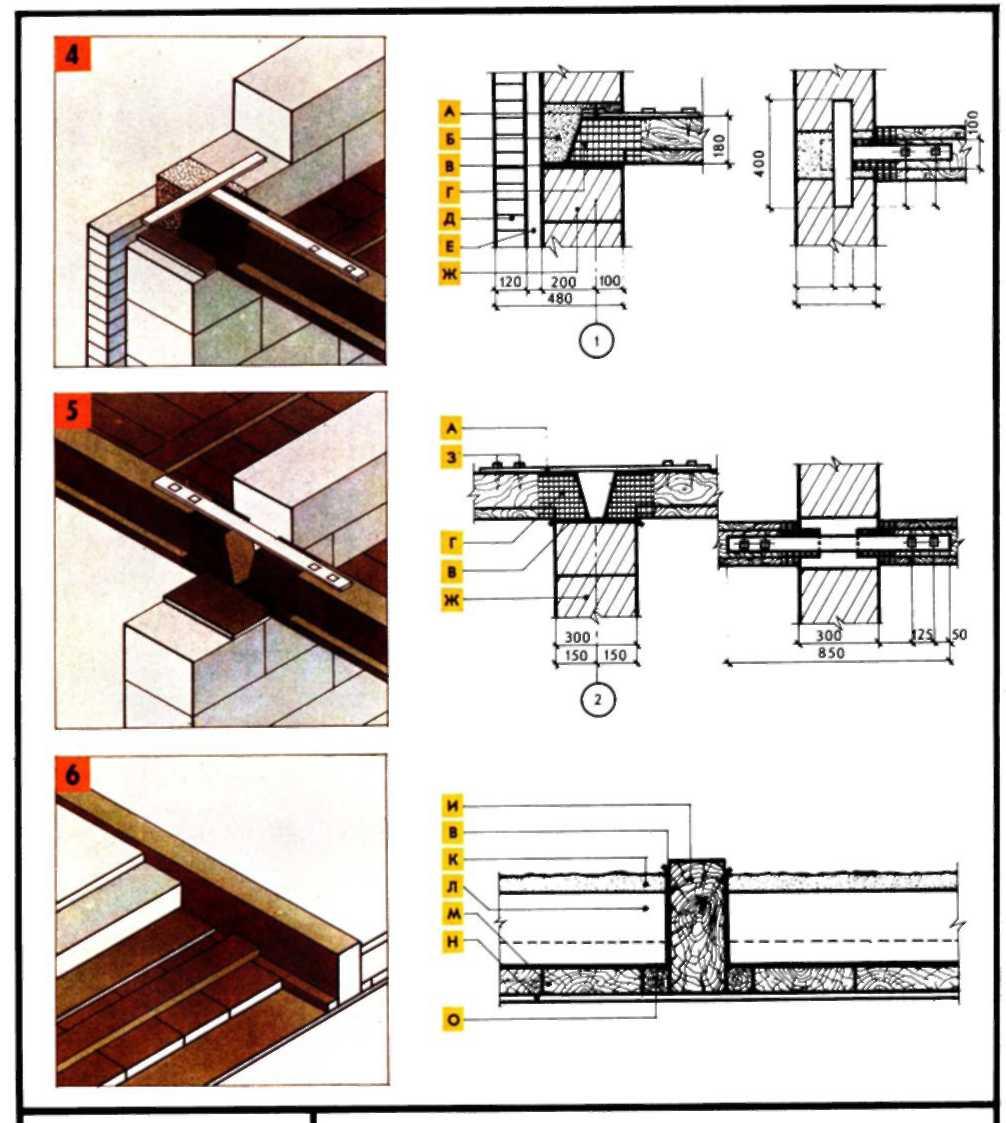

Показаны детали опирания деревянных балок перекрытия на наружные (4), внутренние (5), стены и конструкция щита наката (6),

А — металлический анкер; Б — заделка раствором; В — два слоя толя; Г — антисептироеанные концы балок; Д — облицовочный силикатный кирпич; Е — воздушная прослойка; Ж — газосиликатные блоки; 3 — глухари; И — балка перекрытия; К — известковопесчаная корка; Л — утеплитель: опилки, соломенная сечка, древесный лист — толщина 15 см; аглопорит. перлит, минераловатные маты — толщина 10—15 см; М - щит наката; Н - отделка (листы ДВП) ; О — черепной брусок.
