Раздел 25. Канализация

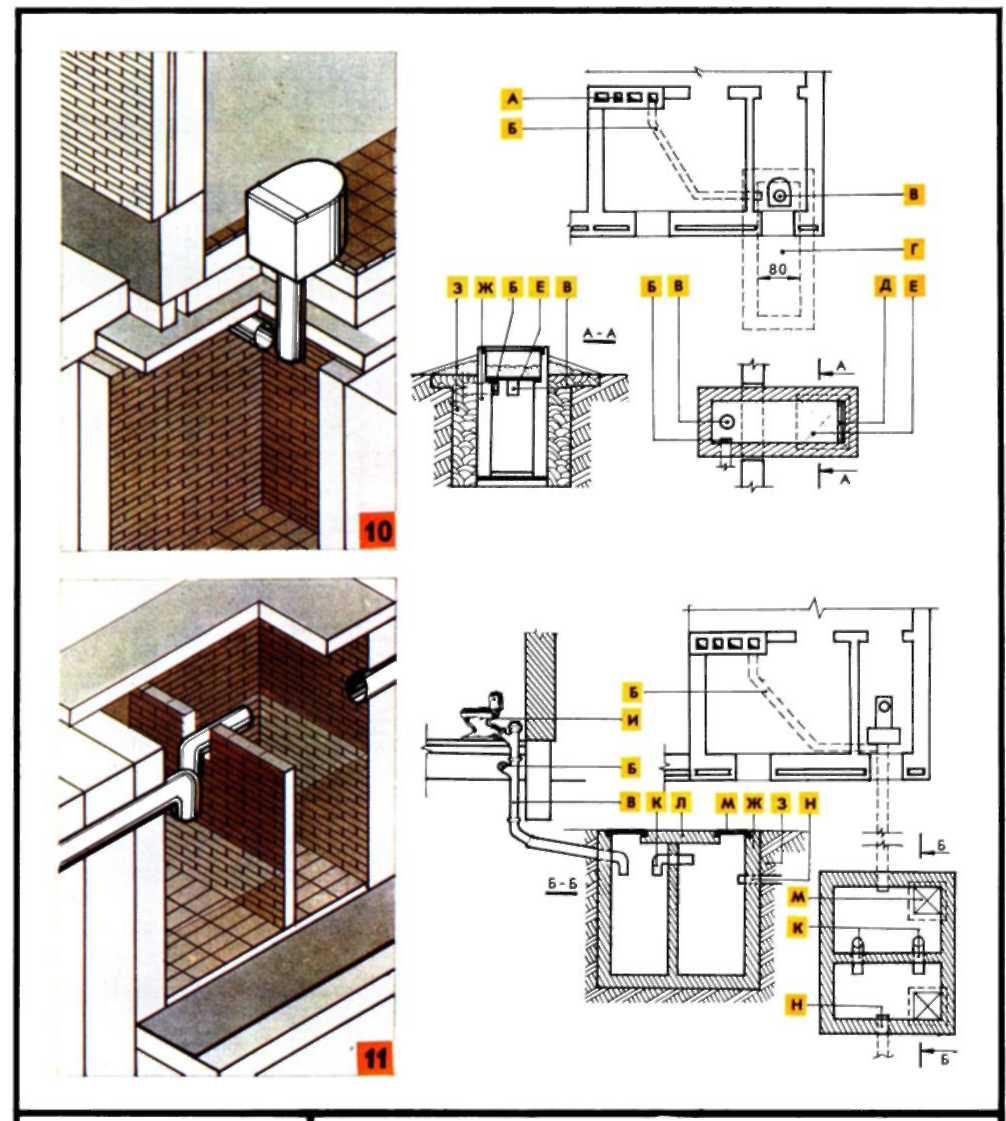

Два варианта устройства местной канализации при отсутствии центра-лизованных канализационных сетей: люфт-клозет с выгребной ямой (10) и ватер-клозет с двухкамерным отстойником (11).

А — дымоходно-вентиляционный стояк; Б — люфт-канал; В — фановая труба; Г — выгребная яма; Д — металлические скобы; Е — люк 80x70 см с двумя крышками; Ж — кирпичная кладка; 3 — уплотнение глиной (при наличии водопроницаемого грунта); И — туалет; К — труба между двумя сборными отстойниками (тенками); Л — железобетонная плита перекрытия; М — чугунная крышка; Н — трубопровод для выхода отстоявшейся, отфильтрованной жидкости.
