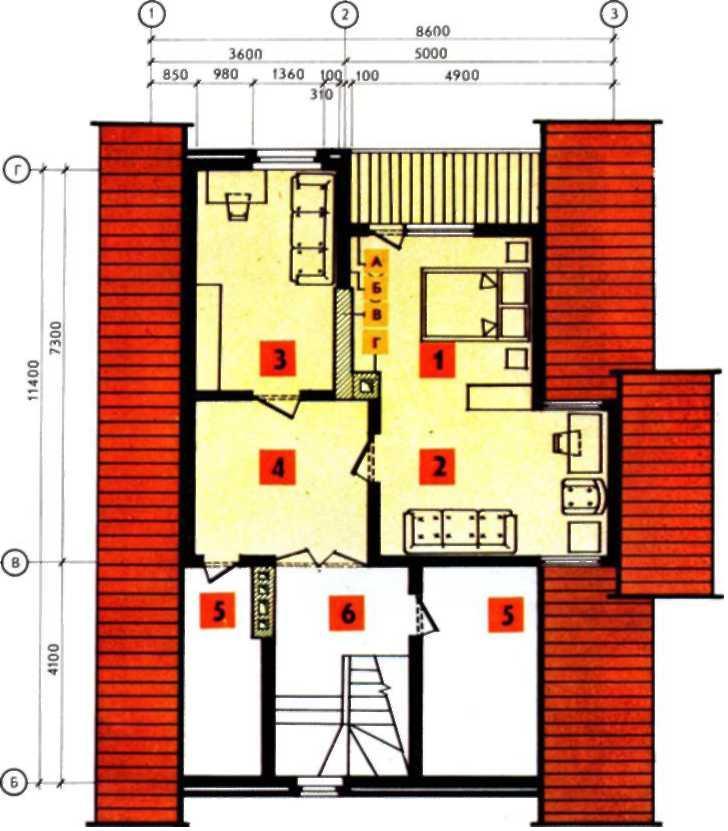

Раздел 18. План мансарды -третий этап строительства

На плане показаны две спальные комнаты, коридор с лестницей, чердачное помещение. Большая комната в результате ступенчатого перепада крыши разделена на две части — гостиную и спальную и имеет выход на балкон, в малой спальной комнате окно размещается во фронтоне. Сплошные толстые черные линии — стены и перегородки из газосиликатных блоков. Двойные черные линии со штриховкой — деревянные стены и перегородки с эффективным утеплением.

1,2 — жилая комната, 21м2

3 — жилая комната, 9 м2

4 — прихожая, 7 м2

5 — чердак

6 — лестница

А — облегченная стена с утеплителем; Б — перегородка из газосили-катных блоков; В — отопительный щиток мансарды.
