9. Осветлители со взвешенным слоем осадка для сточных вод картонно-бумажных предприятий

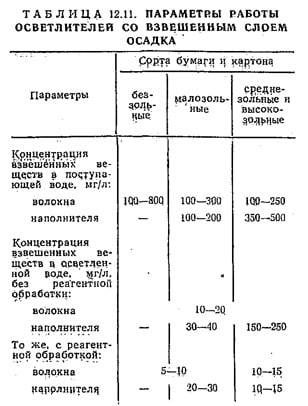

Осветлители со взвешенным слоем осадка конструкции ВНПОбумпрома применяют для глубокой очистки волокно-каолинсодержащих сточных вод с содержанием взвешенных веществ 150—2000 мг/л. Пропускная способность аппаратов 100, 200, 450 и 800 м3/ч. Продолжительность пребывания сточных вод в аппарате равна 1 ч. Характеристика работы осветлителей для сточных вод различных производств приведена в табл. 12.11.
Схема осветлителя дана на рис. 12.18. В этой схеме сточная вода по открытому лотку,заканчивающемуся распределительным цилиндром поступает в зону распределения деления, из которой вода вместе с осадком (крупное волокно, частицы каолина и т. д.) через дырчатое дно проходит в зону взвешенного слоя осадка; мелкие частицы осадка укрупняются и через шламоотводящие трубы поступают в зону уплотнения осадка. Из зоны осветленной воды и верхней части зоны уплотнения осадка вода соответственно отводится сборными лотками и трубопроводом и направляется на повторное использование в производство.
Осветлитель чувствителен к колебаниям температуры воды и окружающей среды, а также требует четкого регулирования расхода поступающей на очистку сточной воды. Практика эксплуатации осветлителей при колебании расхода поступающей воды ±10% эффективность работы осветлителя снижается.

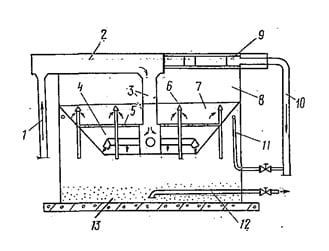

Схема осветлителя cо взвешенным слоем осадка
1 — подающая труба; подающий лоток; 3 — центральной распределительной цилиндр; 4 — зона распределения сточной воды; 5 — дырчатое дно; 6 — шламоотводящие трубы; 7 — зона взвешенного слоя осадка; 8 — зона осветленной воды; 9 — сборный лоток осретленной воды; 10 — трубопровод осветленной воды; 11 — отводящий трубопровод осветлённой. воды из зоны уплотненного осадка; 12 — трубопровод уплотненного осадка;
13 — зона уплотнения осадка
