11. Отстойники-осветлители типа ВНИИГС для сточных вод аккумуляторных заводов

Отстойники-осветлители типа ВНИИГС применяют для очистки сточных вод, содержащих до 3000 мг/л взвешенных веществ. Сооружают их из железобетона или металла круглыми или квадратными в плане соответственно диаметром до 15 м или длиной стороны квадрата не более 10 м. Для расчета сооружений принимаются следующие параметры: восходящая скорость движения ; воды 1,2 мм/с; нагрузка по воде 5 м3/(м2-ч); влажность удаляемого осадка 95—96%, его количество — 5—6% объема сточных вод; эффект осветления по взвешенным веществам 98—99%.

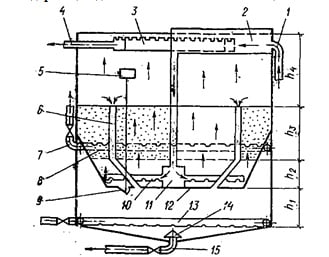

Рис. 12.19. Схема осветлителя ВНИИГС-2
1 — подающая труба; 2 — радиальный лоток; 3 — кольцевой сборный желоб; 4 — выпуск осветленных стоков; 5 — поплавок к клапану; 6 — осадкоотводящие трубы; 7 — система трубопроводов принудительного отсоса; 8 — дырчатое дно; 9 — разгрузочный клапан; 10 — дырчатая труба; 11 — центральный распределительный цилиндр; 12 — герметичное дно; 13 — дырчатая кольцевая труба; 14 — направляющий щиток; 15 — труба для выпуска осадка

На рис. 12.19 приведена схема осветлителя ВНИИГС. В этой схеме вода по радиальному лотку и стояку подводится к нйжней части осветлителя, равномерно распределяется по его площади через дырчатые трубы и дырчатое днище и, поднимаясь вверх, проходит через слой взвешенного осадка, избыток которого непрерывно удаляется из рабочей части осветлителя в уплотнитель осадка. По высоте (снизу вверх) осветлитель делится на четыре зоны: уплотнения осадка h1 распределения поступающей воды h2i взвешенного осадка h3, осветления воды Суммарная высота hз h4=4,5 м; h1=2-2,5 м; h2=0,1 диаметра осветлителя, но не менее 0,4 м при d< 5 м и не более 1 м при d>0 м. Диаметр центрального распределительного цилиндра составляет 0,1 диаметра осветлителя.

Распределительные дырчатые трубы располагаются радиально, скорость движения воды в них 0,4—0,6 м/с. Диаметр отверстий в дырчатых трубах равняется 40—50 мм; скорость выхода воды из отверстий — 0,8—1,2 м/с. Площадь отверстий дырчатого днища составляет 1,5% площади его поверхности, диаметр отверстий днища — 20 мм. Количество непрерывно удаляемого взвешенного осадка в зону его уплотнения составляет 35—40% пропускной способности осветлителя.

Для осветлителей диаметром менее 4 м принимаются 100-мм осадкоотводящие трубы, от 4 до 8 м — 150-мм, более 8 м — 200-мм. Площадь поперечного сечения осадкоотводящих труб — 0,7—0,8% площади осветлителя. Днище осветлителя (осадкоуплотнителя)—коническое с углом наклона к горизонтали 30—40°.

Диаметр кольцевой дырчатой приемной трубы при диаметре осветлителя до 7 и принимается 100 мм; от 7 до 12 м — 150мм; более 12 м — 200 мм. Скорости движения воды в кольцевой трубе — 0,35—0,6 м/с; в отверстиях — 0,7—1,2 м/с. Потери напора при прохождении сточных вод через слой взвешенного осадка 0,06 м на 1 м его высоты. При применении осветлителей ВНИИГС предусматривается предварительная обработка воды реагентами (см; далее п. 45.5).
