Глава 4, часть 3д. Круглые печи в стальных футлярах

Существует несколько конструкций отопительных печей, которые в плане имеют круглую форму. Почти все они окожухованные, т. е. заключаются в футляр из листовой стали. Футляр собирают из секций (обычно трех), которые насаживают одна на одну по ходу кладки. Отдельная секция называется царга. Исключение представляет собой сборно-блочная печь конструкции Промстройпроекта.

Печь конструкции В. Е. Грум-Гржимайло (рис. 10).

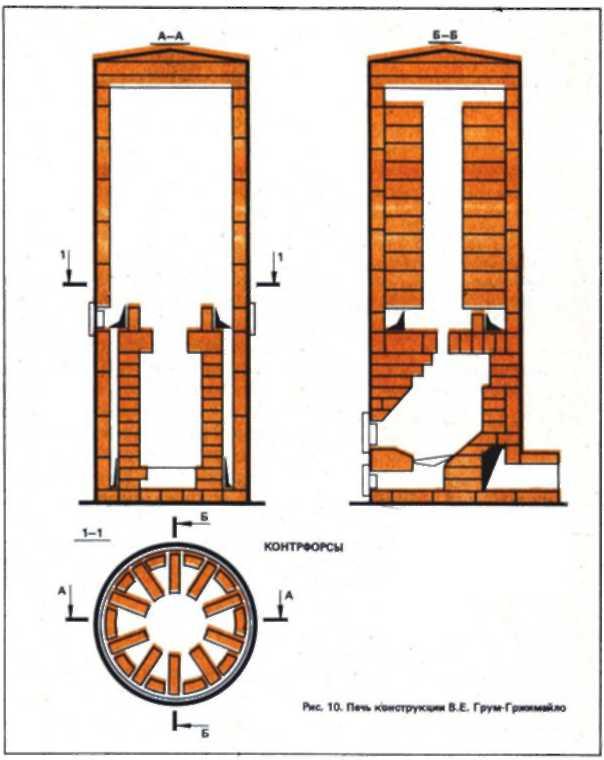

Рис. 10. Печь конструкции В.Е. Грум-Гржимайло

Печь создана на принципе свободного движения газов. Топливник расположен в нижней части печи. Дымовые газы из топливника через хайло в середине перекрытия поступают в камеру (колпак). Отдав часть теплоты перекрыше печи и стенкам камеры, газы, охладившись и, следовательно, став тяжелее, под воздействием собственной силы тяжести опускаются по пространству у стенок печи в горизонтальный подковообразный дымовой канал, который присоединяется к дымовой трубе.

Печь хорошо удерживает теплоту и не охлаждается даже в том случае, если не прикрыта вьюшечная задвижка. Холодный воздух, поступающий в печь топки через топочную и поддувальную дверки, как более тяжелый, чем тот, что находится в колпаке, удерживается в нижней части печи, не 38 охлаждая ее. Такое свойство печи называется «газовой вьюшкой».

Теплоотдача печи начинается вскоре после растопки, печь имеет высокий КПД. Недостатки печи: верх печи прогревается сильнее низа, контрфорсы (щели в стенках камеры) довольно быстро засоряются сажей.

Наиболее экономически выгодными являются описанные ниже круглая печь в металлическом футляре и круглая печь с винтообразными дымооборотами.

Отопительная кирпичная печь круглая в металлическом футляре (см. рис. 47).

Диаметр 65 см, высота 229 см. Топливник предназначен для сжигания любого твердого топлива. Печь присоединяется к коренной трубе или к дымоходу в стене.

Для кладки печи требуется:

Кирпич 260 шт.

В том числе огнеупорный 65 шт.

Топочная дверка 25X21 см 1 шт.

Колосниковая решетка 18ХХ25 см 1 шт.

Поддувальная дверка 13Х 14 см 1 шт.

Прочистные дверки 13Х 14 см . 2 шт.

Задвижки вьюшечные 13Х 13 см 2 шт.

Глина обыкновенная 0,05 м3

Песок 0,037 м3

Глина огнеупорная 11 кг

Сталь кровельная для футляра 6,5 м2

Предтопочный лист из кровельной стали 50X70 см 1 шт.

Толь (для гидроизоляции), диаметр 85 см 2 листа.
