17.4. Установки предварительного обескремнивания травильных растворов

При травлении трансформаторной стали, содержащей кремний, отработанные травильные растворы кроме серной кислоты и сульфата железа содержат еще коллоидную кремниевую кислоту, наличие которой препятствует выделению железного купороса при кристаллизации, поэтому перед кристаллизацией из отработанного травильного раствора выделяют кремниевую кислоту. Раствор нейтрализуют известковым молоком до содержания свободной кислоты 2—0 г/л. При этом раствор подогревают паром до температуры 60—70° С. В результате образуется гипс, а золь кремниевой кислоты переходит в гель. Скоагулированную кремниевую кислоту вместе с выпавшим в осадок гипсом выделяют из раствора на вакуум-фильтре. Схема установки обескремниевания показана на рис. 17.5.

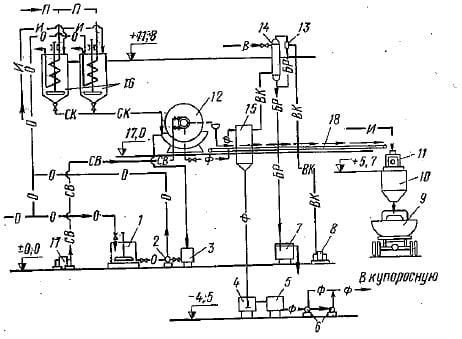

Рис. 17.5. Схема обескремнивающей установки
1 — приемный бак; 2 — насос; 3—бачок для перелива; 4—гидравлический затвор; 5 —сборник фильтрата; 6 — насос; 7 — барометрический сборник; 8 — вакуум-насос; 9 — автосамосвал; 10 — бункер; 11 — бетономешалка; 12 — вакуум-фильтр; 13 — ловушка; 14 — конденсатор; 15 — рессивер; 16 — коагуляторы; 17 — воздуходувка; 18 — транспортер; В — вода; О — отработанный раствор; И — известковое молоко; П — пар; СК — скоагулированный раствор; Ф — фильтрат; ВК — вакуумная линия; БР — барометрическая вода; СВ — сжатый воздух
