2. Усреднители расхода сточной воды

Необходимый объем усреднителя определяется исходя из графика притока сточных вод в течение определенного периода (суток или часов) и требуемой степени усреднения по расходу.

Надежного усреднения сточных вод по расходу можно достичь при перекачке их насосами. В этом случае усреднитель представляет собой обычный резервуар без каких-либо приспособлений.

Чтобы не допустить осаждения взвешенных веществ стоки в резервуаре перемешиваются путем - рециркуляции части перекачиваемой жидкости через систему дырчатых труб.

Усреднение также может быть достигнуто, если выпускную камеру и резервуар оборудовать сборным устройством специальной конструкции (рис. 11.13). При конструировании сборного устройства верхний и нижний концы трубы перекрываются плитами и перегородкой; в верхней плите устраивается сливное устройство; в сливном отверстии свободно перемещается клапан переменного сечения, соединенный тросом с поплавком. При наладке устройства расчетная величина усредненного расхода выпускаемой жидкости достигается изменением длины троса.

Расчет отдельных узлов этого устройства осуществляется в следующем порядке.

Поплавок, обеспечивающий нужное положение клапана, конструируется исходя из размеров и массы клапана. Размеры выпускной камеры определяются условиями эксплуатации.

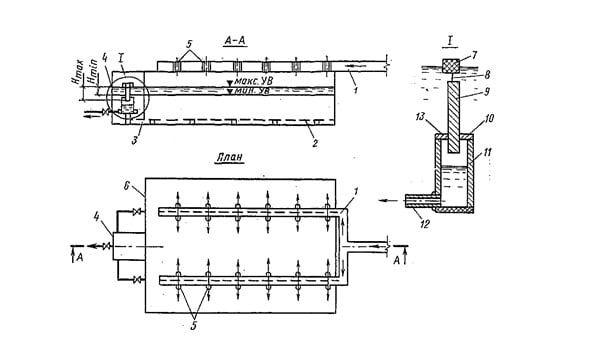

Рис. 11.13. Усреднитель расхода со сборным устройством
1 — подающий лоток; 2 — барботер; 3 — выпускное отверстие; 4 — выпускная камера; 5 —отверстия для впуска стоков; 6 — резервуар усреднителя; 7 — поплавок; 8 — трос; 9 — клапан переменного сечения; 10 — плита; 11 — водонепроницаемая перегородка; 12 — отводной патрубок; 13 — сливные отверстия
