58.5. Производства строительной керамики и фаянса

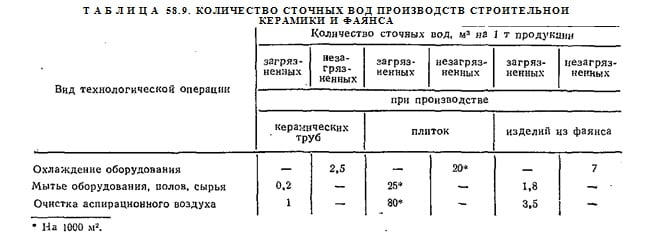

Сточные воды в производствах строительной керамики и фаянса образуются при охлаждении оборудования, очистке аспирационного и пневмотранспортного воздуха, мытье оборудования и полов. Количество сточных вод приведено в табл. 58.9.

Сточные воды производств строительной керамики и фаянса загрязнены в основном частицами глины и в незначительном количестве отощающимя добавками. Концентрация этих загрязнений составляет от 3 до 10 г/л; крупность частиц — от 0,001 до 1 мм. Гидравлическая крупность частиц колеблется от 0,1 до 10 мм/с.

Очистка загрязненных сточных вод осуществляется в горизонтальных отстойниках при продолжительности отстаивания не менее 4 ч и механизированном удалении осадка.

При повторном использовании очищенных стоков отстойники рассчитывают на осаждение частиц гидравлической крупностью 0,2 мм/с и более. Частиц меньшей гидравлической крупности около 1%, и они не влияют на производственные процессы.

При необходимости более глубокой очистки стоков применяется фильтрование через сетчатые контейнеры с загрузкой из дробленых и отсортированных до крупности 1—2 мм отходов керамического производства; скорость фильтрования 5—6 м/ч.

Влажность осадка из отстойников колеблется в пределах 75—90%. После обезвоживания на иловых площадках-отстойниках осадок может использоваться в производстве кирпича и керамических труб как добавка к основной массе в количестве до 20%; при отсутствии этих производств осадок вывозится на свалку.
