3-2. Переплеты из брусков со снятой фаской

Сперва строгают бруски прямоугольной формы, проводят риски для шипов, проушин, гнезд, фальцев и фаски.

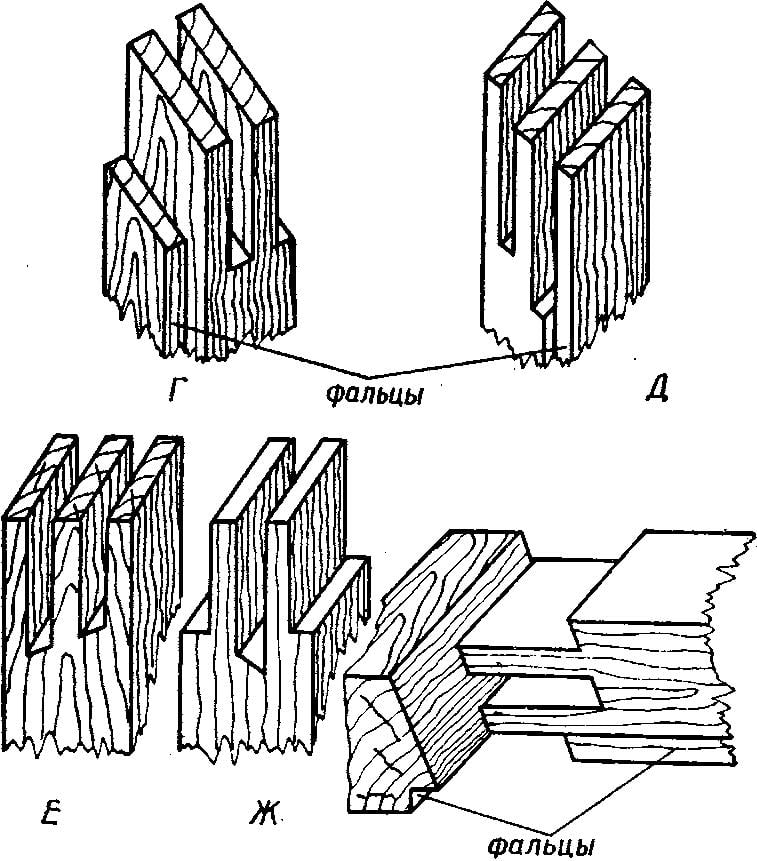

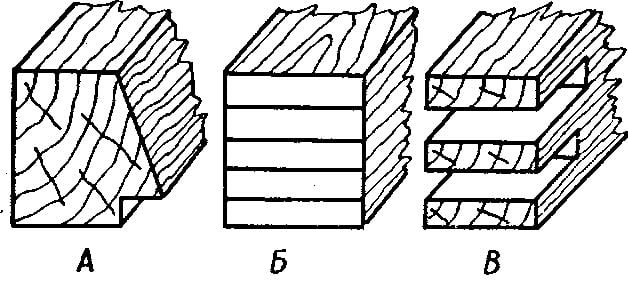

Рис. 9. Переплеты из брусков со снятой фаской:
А — общий вид бруска; Б — проведение рисок; В — проушина; Г — шиповая деталь; Д — лроушилная деталь; Е, Ж — общий вид деталей и сборка узла.

Запиливают шипы, проушины и отбирают фальцы, древесину из шипов и проушин, долбят гнезда и только после этого снимают фаску или отбирают калевки.

Остальные работы выполняют в той же последовательности, что и при сборке глухих переплетов.

Переплеты с форточкой (рис. 10) изготовляются обычно, и только лишь для форточки в брусках выбирают четверти и устанавливают дополнительный брусок. Если форточки открываются внутрь помещения, четверти можно сделать накладными, прикрепив рейки гвоздями или шурупами. Если нужна форточка, открывающаяся наружу, имеющиеся в переплете фальцы углубляют стамеской под размер форточки и ставят дополнительный брусок.

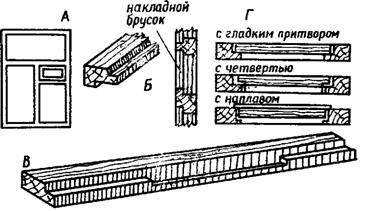

Рис. 10. Переплет с форточкой: А — переплет с форточкой; Б — накладной брусок в переплете; В — отборка фальца для стекла и форточки; Г — пригворы форточек.

Форточки имеют гладкий притвор с четвертью или наплавом, снижающими продувание. Четверти выстругивают, а наплав набивают из отдельных реек. Форточка вяжется на одинарных шипах, которые также устраивают в горизонтальных брусках.

Форточки, открывающиеся в разные стороны, имеют одинаковые размеры, а в одну сторону (внутрь) — в летнем переплете должны быть меньше, чем в зимнем.
