§ 2б (часть 3). Подсобные и летние помещения

При отсутствии централизованных или местных систем канализации и водопровода в доме возможно устройство теплой уборной - люфт-клозета и санитарной комнаты для стирки белья и личной гигиены (с параметрами ванной комнаты). Устройство люфт-клозета — первая очередь оборудования с возможным последующим присоединением к канализационным системам. Люфт-клозет может быть размещен и на первом этаже, и на втором.

Люфт-клозет состоит из приемной воронки, сточной трубы, подземного выгреба и люфтканала, обеспечивающего вытяжку газов из выгребной ямы. Подогрев люфтклозета создаст вентиляционную тягу из герметизированного выгреба при притоке воздуха через приемную воронку. Люфт-клозет относится к разряду «сухих» уборных и не требует водопровода для своего функционирования.

Люфт-клозеты проектируют в домах на территории I, II, III климатических районов (за исключением подрайона III Б и районов вечной мерзлоты). Нецелесообразно применение люфт-клозета в местностях с высоким уровнем грунтовых вод (1.5 м от поверхности земли и выше) как неэкономичных и трудно осуществляемых в строительстве.

При каждом люфт-клозете предусматривают отдельный выгреб или изолированный отсек, обслуживаюий одну квартиру. Люк выгребной ямы (размером 0,8X0,7 м) снабжают двумя крышками и размещают за пределами дома на стороне дворового или бокового фасада и, как правило, с теневой стороны.

Помещение люфт-клозета размером не менее 0.9Х 1,2 м располагают в теплом объеме дома и освещают дневным светом через окно с форточкой для проветривания.

Помещение люфт-клозета отапливается выходящим в уборную зеркалом печи, от шитка кухонной плиты или от автономного генератора тепла при установке отопительного прибора. Топят печь из соседнего помещения, отделенного от люфт-клозета.

При отсутствии дымохода круглогодичного использования люфт-канал обогревают электронагревателем (светильник с лампой накаливания, теплонагрева тельные элементы) или обеспечивают принудительную вентиляцию. При входе в люфт-клозет из передней или коридора устройство шлюза перед ним необязательно (рис. 13, 14).

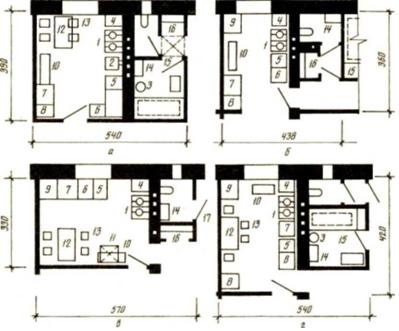

Рис.13. Примеры расположения кухни-столовой, люфт-клозета и санитарной комнаты:
а — кухня площадью 11,47 м2; б — 8.5 м2; в - 12 м2, г - 12.2 м2;
1 - плита на твердом топливе; 2 — котел отопления. 3 — колонка водогрейная на твердом топливе; 4 - шкаф-стол для топлива; 5 — шкаф-стол с ведром для стока; 6 — шкаф-стол для бака с водой: 7 — рабочий стол; 8 — холодильник; 9 — шкаф высокий холодный; 10— скамья подсобная; 11 — люк в подполье; 12 — обеденный стол; 13 — стулья; 14 - умывальник с емкостью для воды; 15 — санитарная комната; 16 — сушильный шкаф; 17 — передняя.

Рис. 14. Схема теплой вентилируемой уборной — люфт-клозета с гидравлическим затвором:
1 — приемная воронка; 2 — люк с двойной крышкой; 3 - выгреб; 4 -сточная труба; 5 — люфт-канал.

Эффективно решать охрану водных источников малых сельских населенных пунктов от загрязнения сточными водами с помощью биотуалета (рис. 15), в котором осуществляется биологическая переработка фекалия с последующим использованием его в виде удобрения.

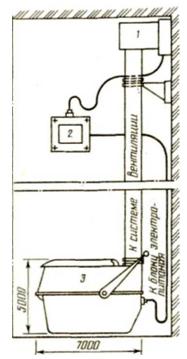

Рис.15. Схема установки биоагрегата биотуалета в сантехкабине:
I — диффузор; 2 - блок электролита; 3 - биоагрегат.

Возможно устройство биотуалетов на первом этапе строительства с последующим подключением домов к централизованным или групповым системам водопровода и канализации.
